Les capteurs à chute de pression

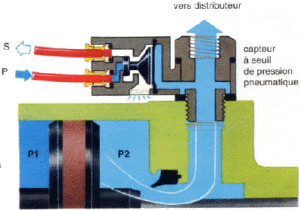

 | Ce sont des capteurs fin de course qui se montent directement sur les vérins. Pour pouvoir fonctionner correctement, il est nécessaire de les coupler avec une cellule Non-inhibition à seuil. Le principe de fonctionnement de ce capteur est d'utiliser la contre pression (pression résistant au déplacement) qui existe dans la chambre non soumise à la pression du réseau. Lorsque le piston subit une pression il se déplace. Ce déplacement entraîne une réduction du volume de la chambre qui n'est pas soumise à la pression du réseau. Ceci entraîne une augmentation de la contre pression qui est amplifiée par des régleurs de débit. Lorsque le vérin arrive en fin de course, cette contre pression chute. Lorsqu'elle est inférieure à 1/12éme de la pression du réseau le capteur déclenche. On peut traduire cette information, soit par un signal électrique soit par un signal pneumatique. |
